利用OpenCV初步实现张正友标定法对棋盘格进行标定并校正图片

进行张正友标定法需要拍摄照片，既然说到拍摄，那就离不开相机。在计算机视觉和机器人领域中，我们需要将现实世界的三维物体“翻译”成相机捕获的二维图像。相机坐标系是这个过程中的核心桥梁，它帮助我们建立起“三维空间”与”二维像素“之间的数学映射关系。 首先为大家介绍一下相机模型中的四个坐标系，分别是：像素坐标系、图像坐标系、相机坐标系和世界坐标系。

像素坐标系

如图1所示，像素坐标系u-v的原点为O₀，横坐标u和纵坐标v分别是图像所在的行和列，在视觉处理库OpenCV中，u对应x，v对应y。

图像坐标系

如图1所示，像素坐标系x-y的原点为O₁，为像素坐标系的中点。

从上图可知，O₁在u-v坐标系下的坐标，假设d_x和d_y分别表示每个像素在横轴x和纵轴y的物理尺寸，单位为毫米/像素，O₁在图像坐标系和在像素坐标系的坐标的关系是：

$$ u = \frac{x}{d_x} + u_0 $$$$ v = \frac{y}{d_y} + v_0 $$

利用线性代数的知识把方程用矩阵表示出来：

$$ \left[ \begin{array}{c} u \\ v \\ 1 \end{array} \right] = \left[ \begin{array}{ccc} \frac{1}{d_x} & 0 & u_0 \\ 0 & \frac{1}{d_y} & v_0 \\ 0 & 0 & 1 \end{array} \right] \left[ \begin{array}{c} x \\ y \\ 1 \end{array} \right] $$

相机坐标系

相机坐标系与图像坐标系的关系如下图：

通过三角形相似我们可知：

$$ \frac{AB}{c\mathrm{O}} = \frac{X_c}{x}, \quad \frac{AO_c}{c\mathrm{O}_c} = \frac{Z_c}{f}, \quad \frac{PB}{c\mathrm{O}} = \frac{Y_c}{y} $$

将上述式子与图像坐标系的两个式子联立可得：

$$ u = f_x \frac{X_C}{Z_C} + v_0 $$$$ v = f_y \frac{Y_C}{Z_C} + v_0 $$

其中，f_x、f_y是相机焦距f除以d_x、d_y得到的值，d_x、d_y单位为毫米/像素，d_x、d_y表示感光芯片上的像素实际大小，是连接像素坐标系和真实坐标系的，将上述公式写成矩阵可得：

$$ \left[ \begin{array}{c} u \\ v \\ 1 \end{array} \right] = \left[ \begin{array}{ccc} f_x & 0 & u_0 \\ 0 & f_y & v_0 \\ 0 & 0 & 1 \end{array} \right] \left[ \begin{array}{c} \frac{X_c}{Z_c} \\ \frac{Y_c}{Z_c} \\ 1 \end{array} \right] $$

世界坐标系

相机坐标系和世界坐标系都是右手坐标系，从相机坐标系到世界坐标系属于刚体变换，物体不会发生变形，主要依靠旋转变换和平移变换，世界坐标系与相机坐标系之间的关系是：

$$ \left[ \begin{array}{c} X_C \\ Y_C \\ Z_C \end{array} \right] = \mathrm{R} \left[ \begin{array}{c} X_W \\ Y_W \\ Z_W \end{array} \right] + \mathrm{T} $$

.

其中，X_c,Y_C,Z_c为相机坐标，X_w,Y_w,Zw为世界坐标，R为旋转矩阵，T为平移矩阵，两者共同组成相机的外参。

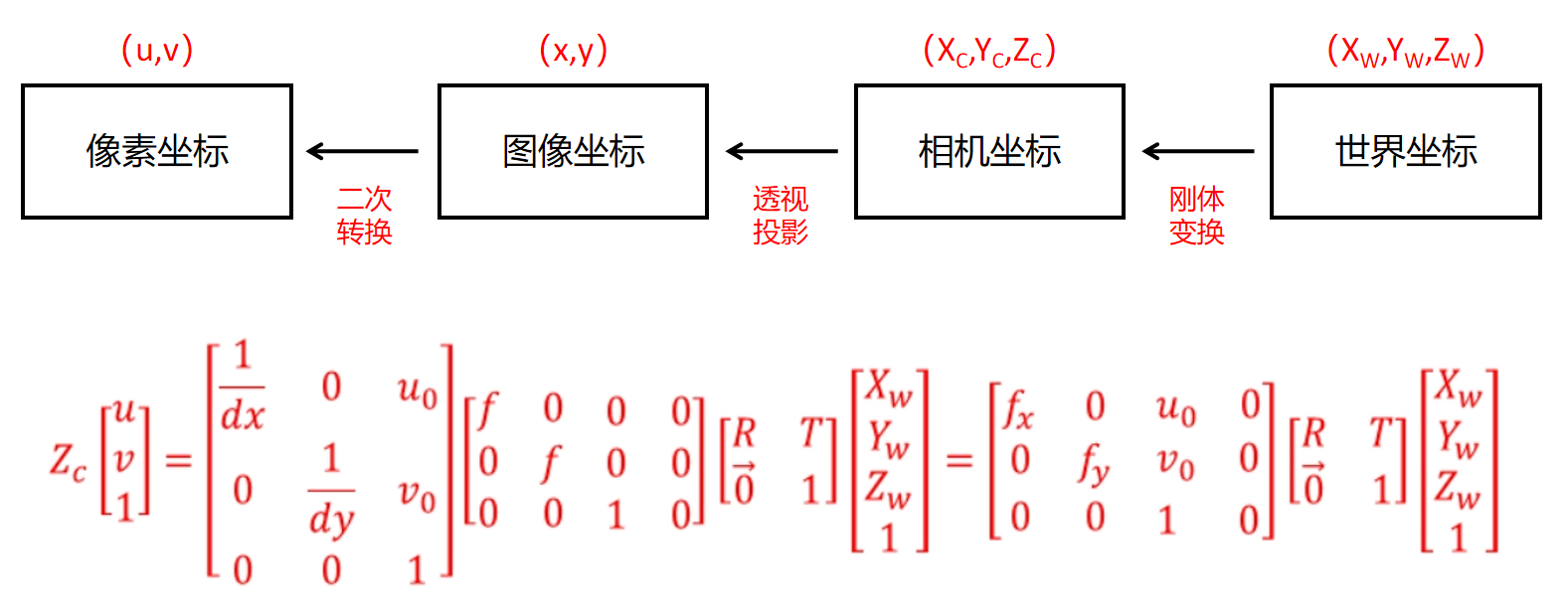

综上，我们可以看出四个坐标系之间存在以下关系：

相机标定

介绍完相机模型以后接下来我们开始进行实际操作，我们将棋盘格固定，并且测量出棋盘格每个方块的实际边长，然后移动相机在多个不同的角度进行拍摄得到一系列棋盘格图像，这里我用到的是我自己的手机，拍摄的棋盘格图片如下图所示：

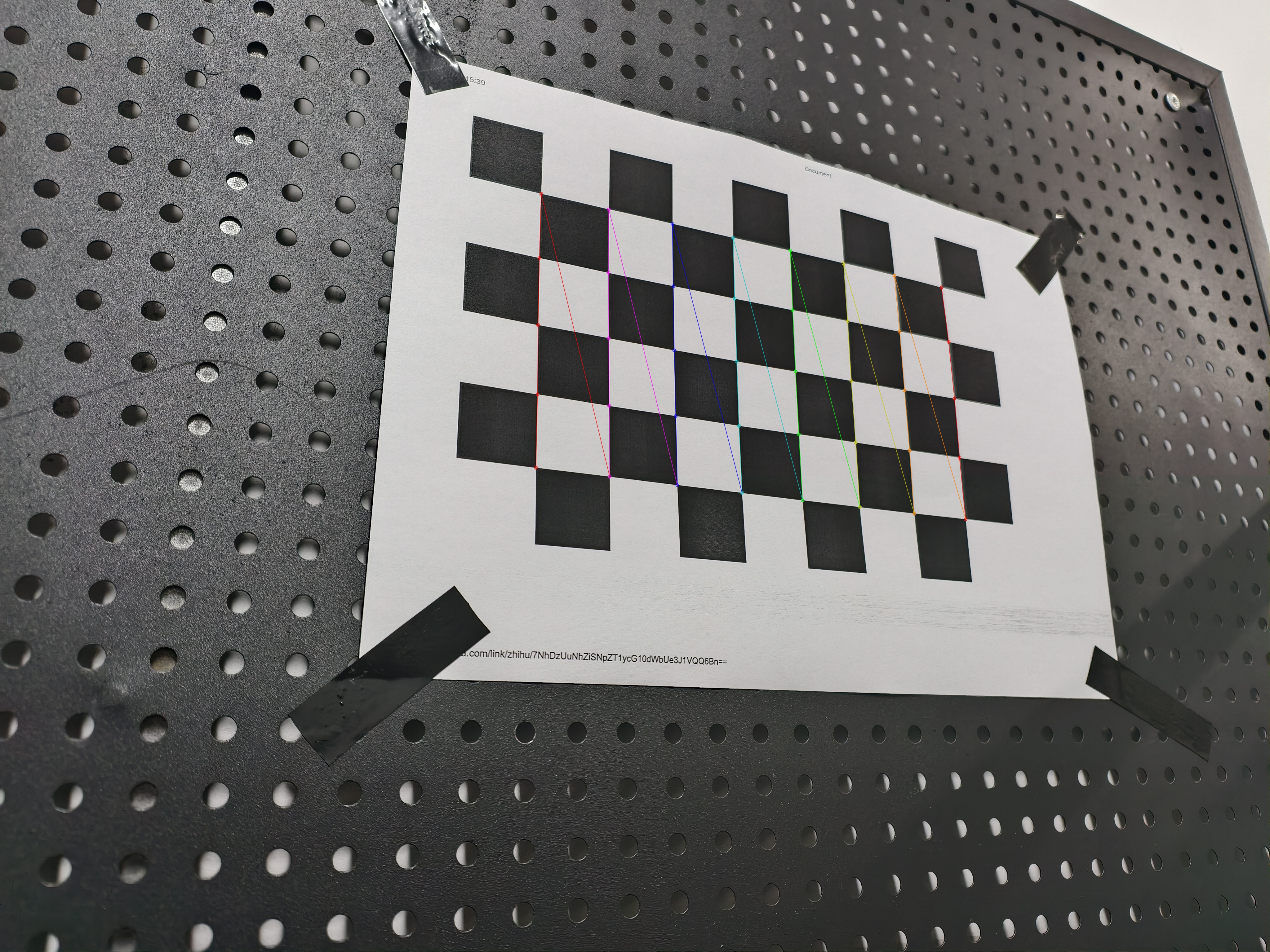

我们利用python程序对棋盘格内角点标定，并且得到相机的内参矩阵K及畸变系数D：

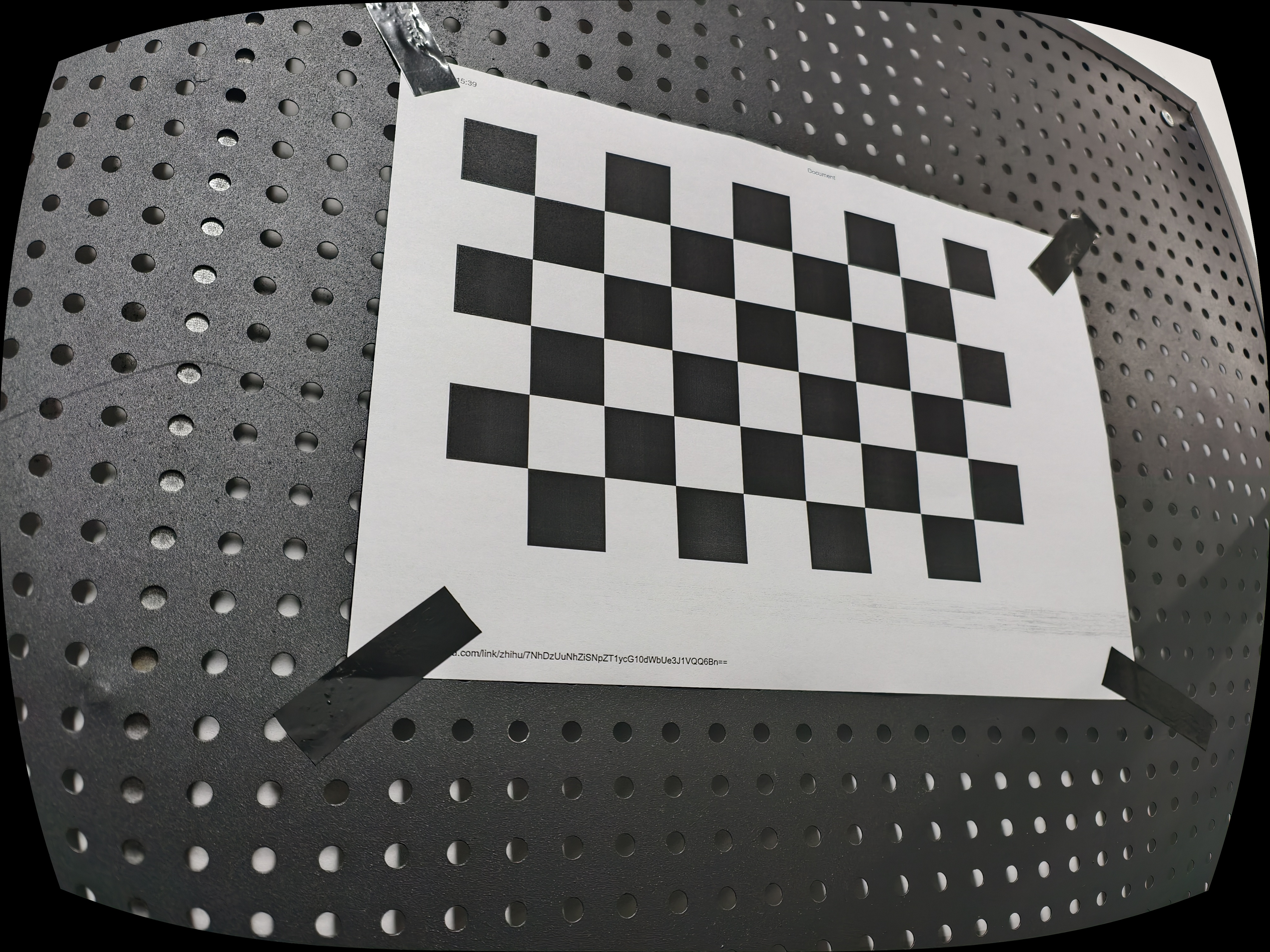

当我们用镜头拍摄物体时，会产生畸变，畸变是由镜头的曲率引起，越靠近图像边缘，畸变越明显。我们利用程序得到了相机的内参矩阵以及畸变系数，于是我们便可以用所得的结果对拍摄的图像进行处理，使图像呈现出原本该有的样子，以下是消除畸变后的图片：

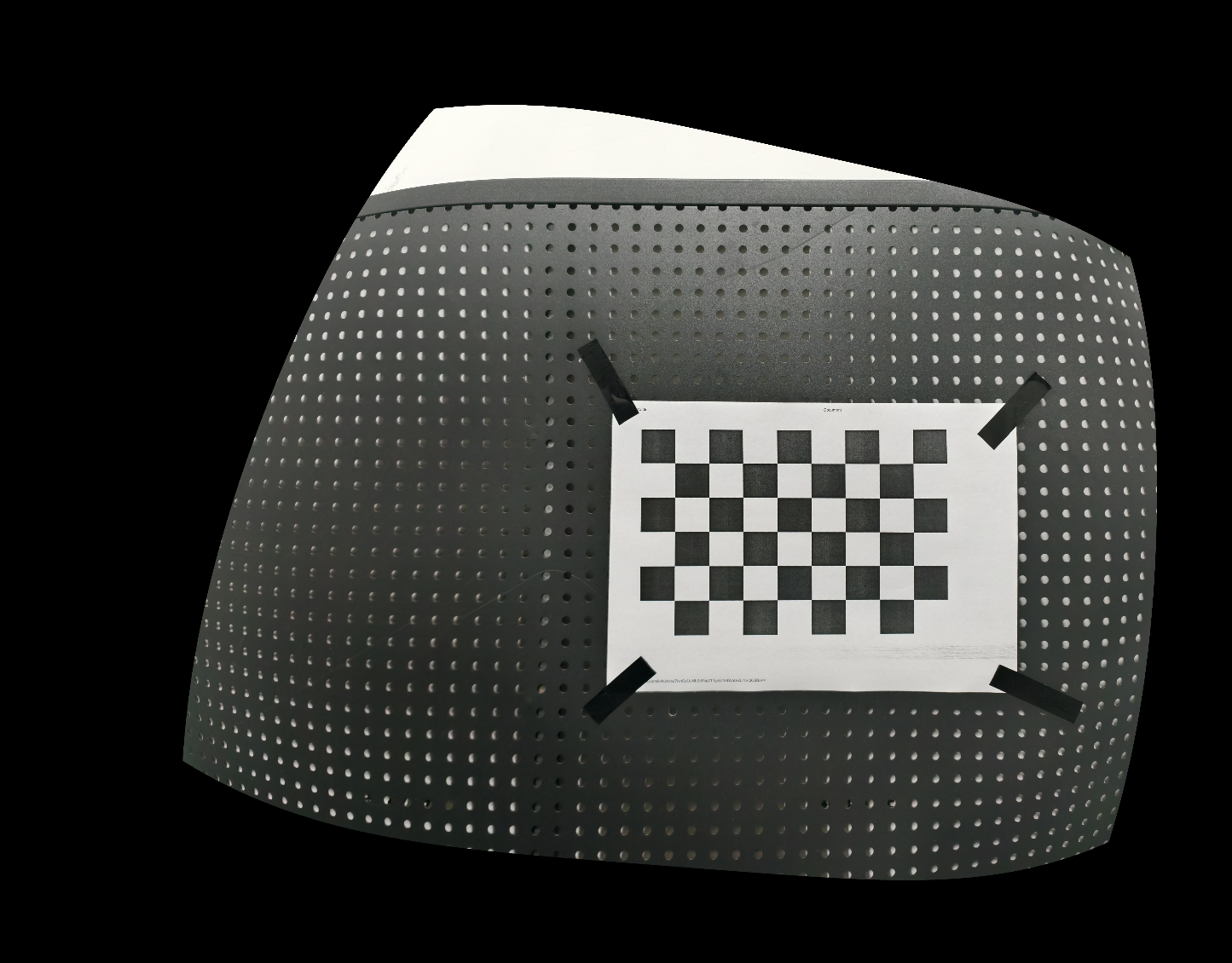

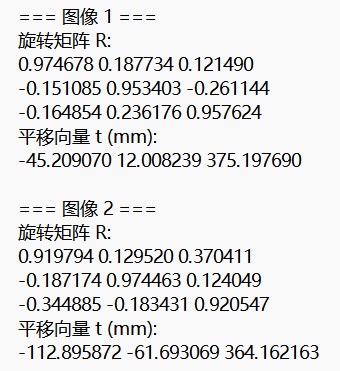

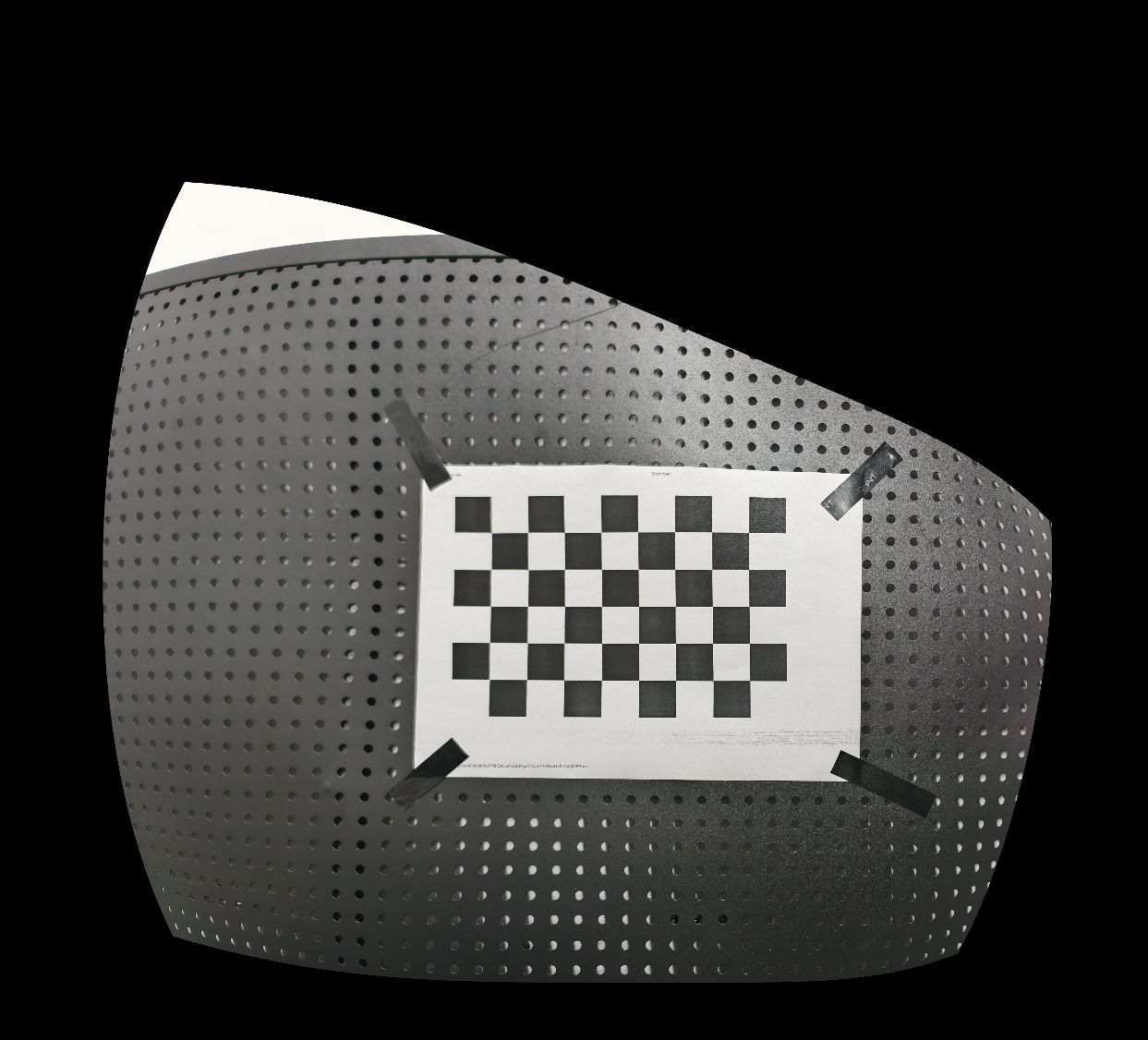

对于所得图片进行校正以后，去除镜头带来的畸变，然后利用我们对每张图片进行处理得到每张图片所对应的旋转矩阵R与平移矩阵T，利用这两个矩阵对斜着拍摄的图片进行处理，可以使倾斜的视角变为正视的视角，最终得到的棋盘格的正视图片如下图所示，对应的旋转矩阵R与平移矩阵T结果图10所示：

张正友标定法是机器视觉领域的经典相机标定方法，它以低成本的平面棋盘格为标定物，操作简单，能同时估计内参、外参及畸变系数，精度适中，兼顾了易用性与实用性，广泛适用于工业检测、摄像头校准等中等精度需求场景，成为相机标定的”行业标准“之一。
